cabin dragonfly

DE OPDRACHT

Verduurzaam de bestaande trekkershut en maak hem geschikt voor gebruik in de winter. Zodanig dat hij nog 10 jaar mee kan.

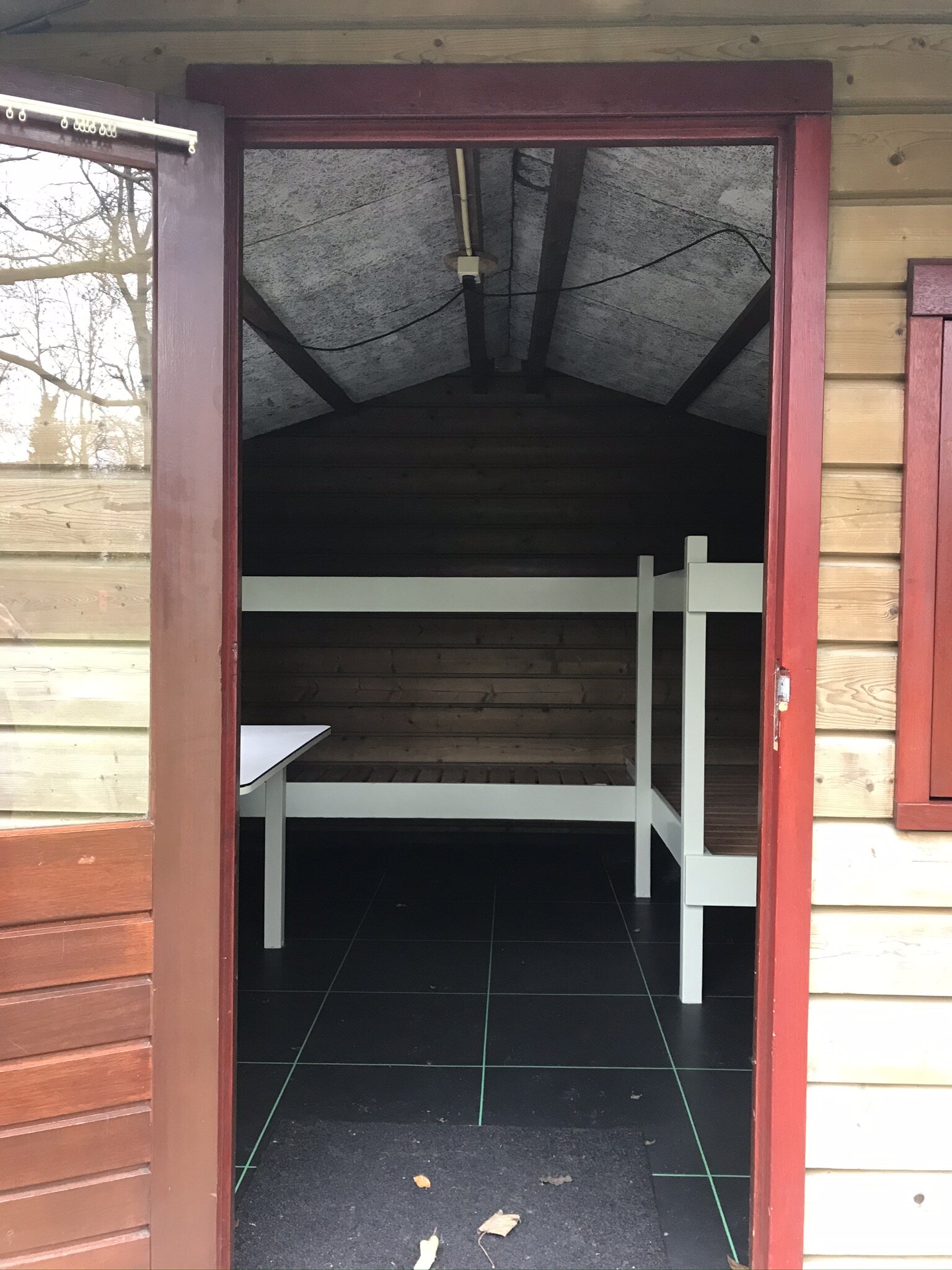

BESTAANDE SITUATIE

klik op de foto voor het volledige formaat

- HET ONTWERP -

DE TEKENINGEN

download de tekeningen hier

EXTERIEUR

INTERIEUR

DE SLAAPKAMER

DE HUISKAMER

MATERIALEN EN KLEUREN

EXTERIEUR

INTERIEUR

ALTERNATIEVE KLEUREN (TER INSPIRATIE VOOR VARIATIE)

Als er meerdere cabins gebouwd worden, vraag dan naar de definitieve kleurnummers.

SYSTEMEN

INPUT VOOR RAMING AANNEMER

Onderdelen:

Hergebruik delen:

• 2x bestaande cabin demonteren: electra en bedden verwijderen. Vloer erin laten. Dak eraf en alles naar bouwafvalcontainer.

• 2x bestaande cabin verplaatsen en positioneren (als onderdeel van een gezamenlijke verplaats-actie, dus huur kraan gedeeld)

• 2x bestaande cabin overtollige onderdelen afzagen.

• afwerken oneffenheden (schoefgaten e.d.)

• Ramen, raamkozijnen en deuren demonteren, oplappen, voorzien van dubbelglas en nieuwe opdek glaslatten, schilderen, raamlijsten. Raamlijsten aan binnenzijde waar mogelijk iets smaller zagen.

Nieuwe delen:

• gevels: balkenconstructie opbouwen, isoleren met isovlas, omkleden met gevelfolie, aftimmeren met houten gevelbekleding (douglas, onbehandeld)

• Nieuwe scharnieren buitendeur (draaihoek anders ivm dikkere wanden), rest van hang en sluitwerk hergebruik.

• Toiletdeur en raam voorzien van melkglas (enkel glas voor deur, dubbel glas voor raam)

• Panoramaraam in balkenframe (de cabin met de balken vormt het kozijn).

• Rond raam: Dakkoepel rond, vast.

• Aanbouw met ventilerende dakkoepel (handbediend). Buitenzijde betimmerd zoals rest gevels, binnenzijde t/m lambrisering waterkerend / schoonmaakbaar. Bovenruimte , (slaapkamer) geschilderd.

• Dak: balkenframe, isolatie (isovlas), waterkerende dakfolie, golfplaten dakafwerking. Binnenzijde (plafond) beplaat met 12mm berken multiplex, gecoat.

• Gootje langs dak bij entreegebied, subtiel, met name tegen lang nalekken van het dak na een regenbui (geen connectie naar riool). Rest geen goten.

• Systemen: Toiletpot met binnenwerk Geberit, ventilator en doorvoer. 2x convectorpaneel 2000W (kan wellicht kleiner. nog uitzoeken). Stopcontacten, schakelaars en electra leidingwerk incl. montage

Interieur:

• Binnen wandafwerking en stoffering: geschilderde muren en aanbouwdelen. (ecoverf)

• Vloer: linoleum op bestaande kunststof vloer.

• Plafonds: berken multiplex of vuren latten. (brandwerendheid in overleg met Erik).

• Brandveilige gordijnen aan zwartstalen rails (custom made) voor ieder raam naar buiten toe (ook skylight)

• 2x bedset met railssysteem (4 slaapplekken).

• 1x FlyBed met trap en 2x bagageplek. Buisje voor kledinghangers toegevoegd.

• spiegel en ophanghaakjes.

• Wasbakje in nis, voorzien van verlichting en basis koudwaterkraan.

• Aanrechtje berken multiplex.

• 4x krukken (hergebruik) schoonmaken en schilderen.

• 2x Stalen buitenmeubel, verzinkt en gepoedercoat in kleur.

• Verlichtingsarmaturen hergebruik (opgeknapt) uit huidige cabins. Ophanging aan simpele haak. (geschakeld stopcontact in plafond, dus korte kabels naar lamp)

Overig:

• Grondwerk en stelconplaten of ander type fundering: Op het grondwerkbudget, dus niet onderdeel van deze raming.

• Afvalcontainer huur ook niet gecalculeerd.

• Alles op basis van huidige materiaalprijzen.

• Ivm keuze voor convectorkachels en de beperkte verwarmingsduur (paar uur per dag, rest van de tijd onbewoond) heb ik geen vloerisolatie mee ontworpen. Grootste verliezen zijn door wanden en dak. Bij vloerverwarming moet wel vloerisolatie, anders heb je veel verlies. Type verwarming definitief te bepalen in overleg met adviseur.

• Ik ga ervan uit dat de in te zetten trekkershutten van goede kwaliteit zijn en geen onverwachte reparaties behoeven.
